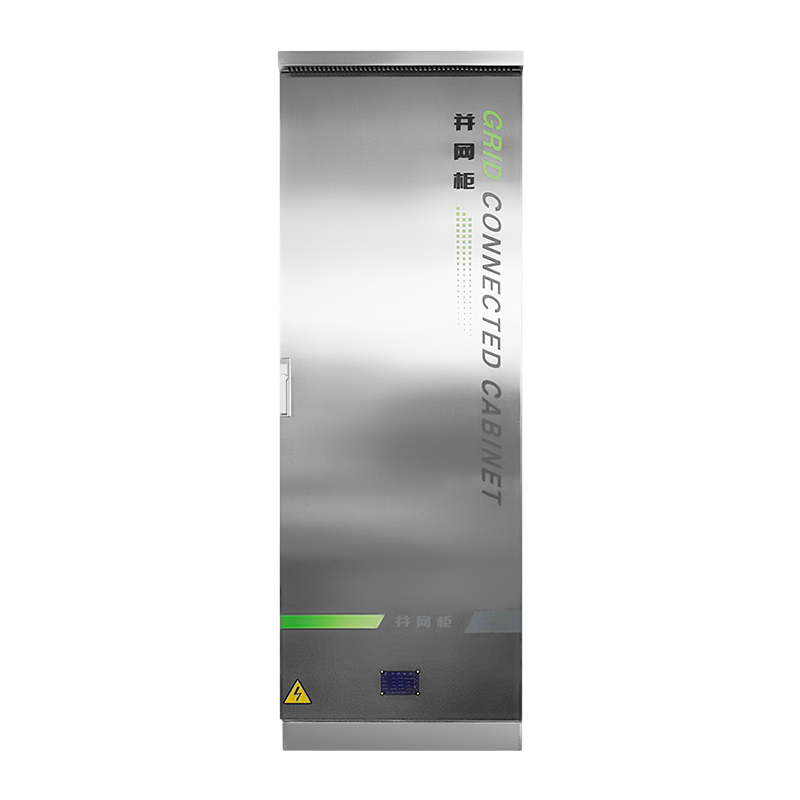

储能并网柜
储能并网柜介绍
储能并网柜是储能系统中的关键设备，主要用于连接储能装置（如电池组）与电网或负载，实现电能的双向流动和控制。它能够将储能装置中的直流电转换为交流电并馈入电网，或从电网取电为储能装置充电，同时具备保护、监控和能量管理功能。
1.主要功能
并网运行：将储能装置的电能转换为符合电网要求的交流电，实现并网供电。
离网运行：在电网故障时，为负载提供备用电源。
能量管理：根据电网需求或电价策略，智能控制充放电过程。
保护功能：提供过压、过流、短路、孤岛保护等，确保系统安全。
数据监控：实时监测电压、电流、功率等参数，支持远程监控。
2.结构组成
储能并网柜通常由以下部分组成：
变流器（PCS）：核心设备，用于直流电与交流电的双向转换。
控制系统：包括PLC或微处理器，用于控制充放电过程和能量管理。
保护装置：如断路器、熔断器、防雷器等，提供电气保护。
计量单元：用于电能计量和数据采集。
通信模块：支持与上级监控系统或能源管理系统的通信。
人机界面：触摸屏或显示屏，用于参数设置和运行状态显示。
3.技术特点
高效转换：采用先进的电力电子技术，转换效率通常高于95%。
双向控制：支持电能的双向流动，实现充放电功能。
快速响应：毫秒级响应速度，适用于调频、调峰等应用。
模块化设计：便于扩容和维护。
智能化管理：支持多种运行模式，如峰谷套利、需量控制等。
高可靠性：具备完善的保护机制，确保系统稳定运行。
4.应用领域
储能并网柜广泛应用于以下场景：
新能源领域：与光伏、风电等可再生能源结合，平抑波动，提高消纳能力。
电网调频调峰：参与电网频率调节和负荷平衡。
工商业储能：用于峰谷电价套利、需量管理等，降低用电成本。
微电网：作为微电网的核心设备，实现能源优化调度。
应急电源：在电网故障时提供备用电源，保障关键负载供电。
5.优势
经济性：通过峰谷电价差降低用电成本。
灵活性：支持多种运行模式，适应不同应用场景。
环保性：提高可再生能源利用率，减少碳排放。
可靠性：提供稳定的电力供应，保障系统安全。
6.技术参数
额定电压：400V/690V（低压）或10kV/35kV（中压）。
额定功率：50kW~1MW（支持多台并联扩容）。
转换效率：≥95%。
响应时间：≤20ms。
防护等级：通常为IP20或IP54。
通信接口：支持Modbus、CAN、以太网等协议。
储能并网柜是储能系统中的核心设备，具备电能转换、能量管理、保护监控等功能，广泛应用于新能源、电网调频、工商业储能等领域。其高效、灵活、可靠的特点
