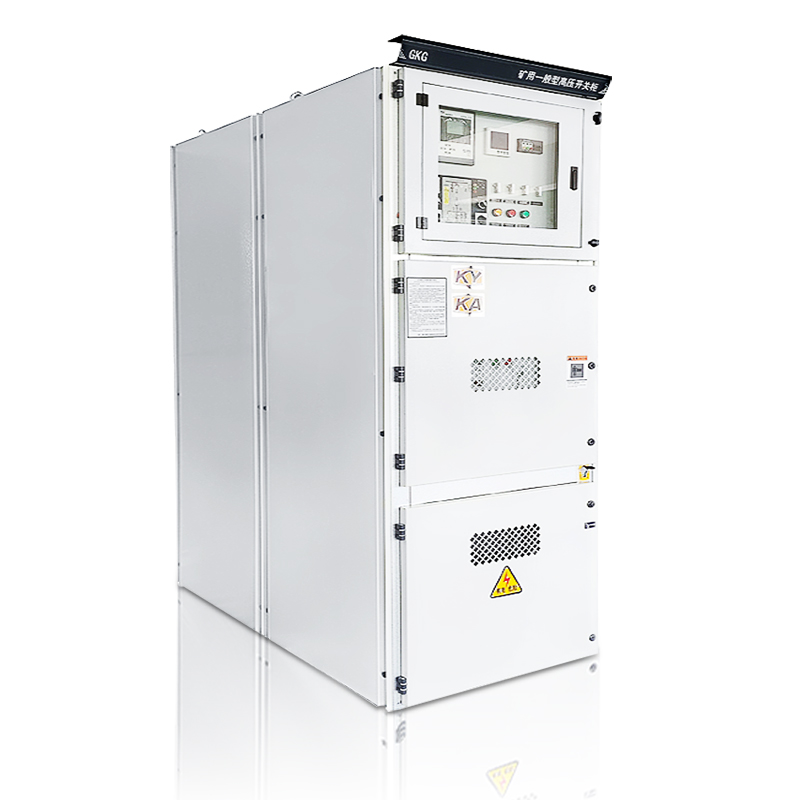

矿用高压柜GKG

范围

本标准规定了GKG-口/10(6)矿用一般型高压开关柜的型号规格、要求、试验方法检验规则、标志、包装、运输与贮存

本标准适用于非煤矿山等其他类似的地下工业生产部门使用的 GKG-/10(6)矿用一般型高压开关柜。(以下简称开关柜)的制造与检验。规范性引用文件

下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅所注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本(包括所有的修改单)适用于本文件GB3636.1-2010爆炸性环境第1部分:设备通用要求GB3836.3-2010爆炸性环境第3部分:由增安型“e”保护的设备GB/T11022-2011高压开关设备和控制设备标准的共用技术要求GB1984-2003高压交流真空断路器

GB4208-2017外壳防护等级(IP 代码)GB/T12173-2008矿用一般型电气设备GB/T156-2007标准电压

GB/T191-2008包装储运图示标志

GB/T 2423.4-2008 电工电子产品环境试验第2部分:试验方法试验 Db:交变湿热

GB/T 2423.4-2008 电工电子产品环境试验第2部分:试验方法试验 Db:交变湿热(12h+12h 循环)

JB8739-2015矿用隔爆型高压配电装置

AQ1043-2007矿用产品安全标志标识

GB3906-20063.6kV-40.5kV 交流金属封闭开关设备和控制设备

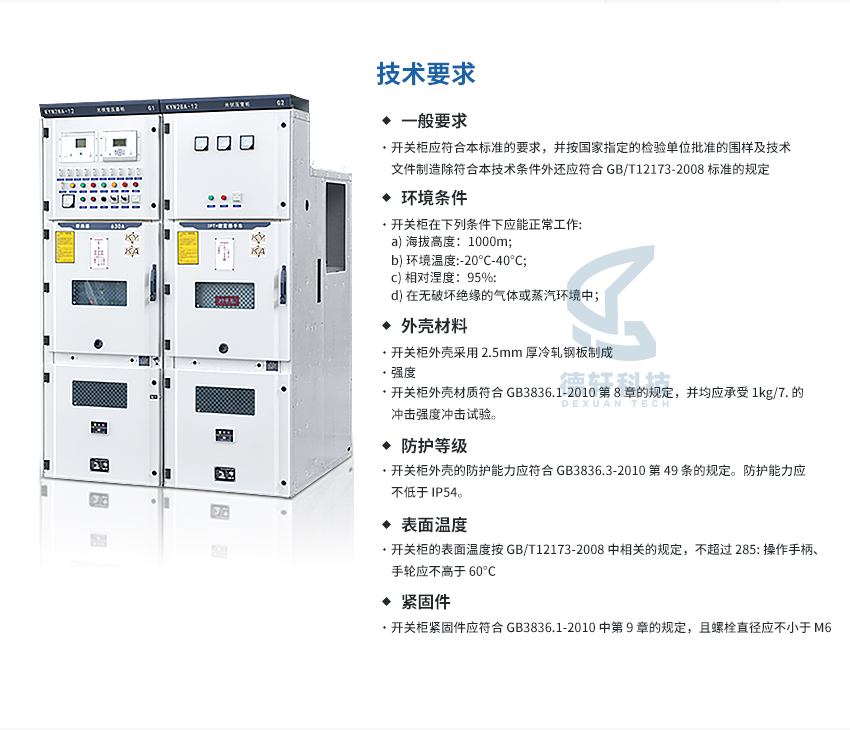

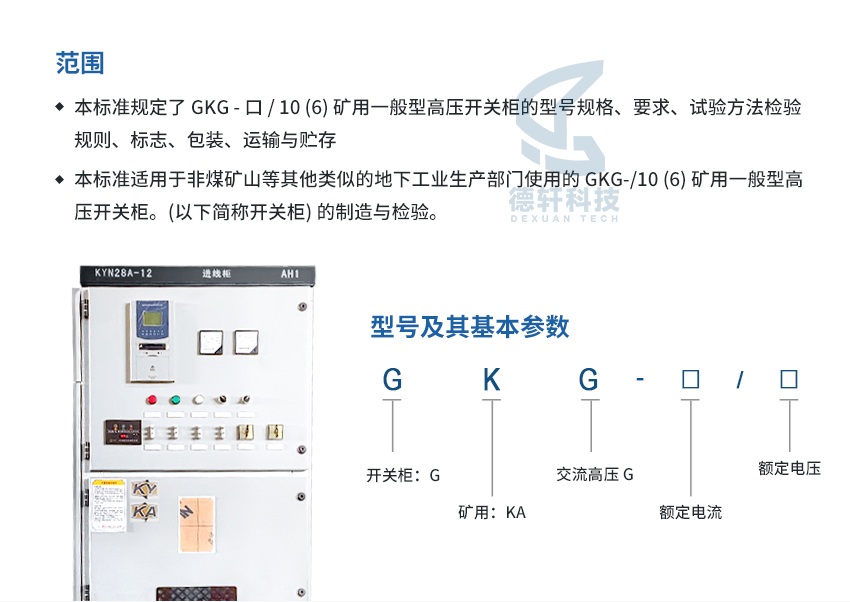

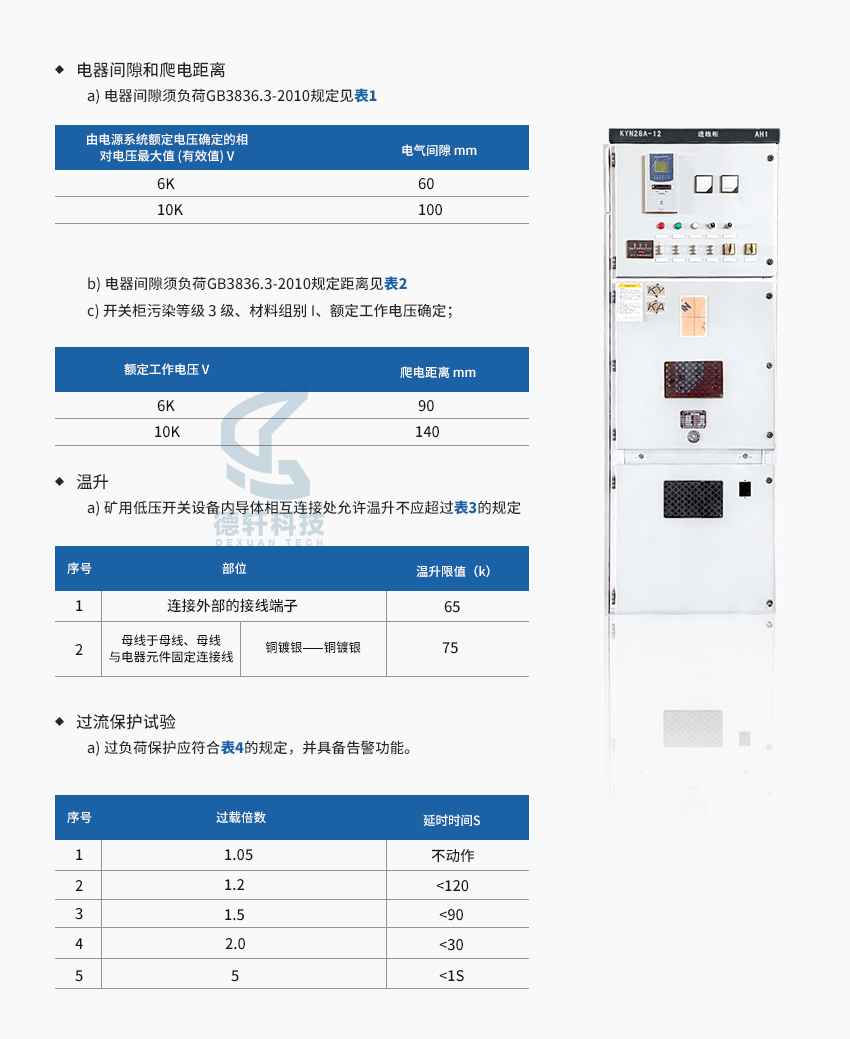

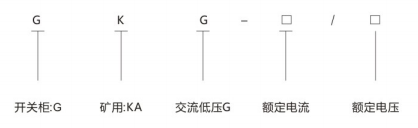

型号及其基本参数

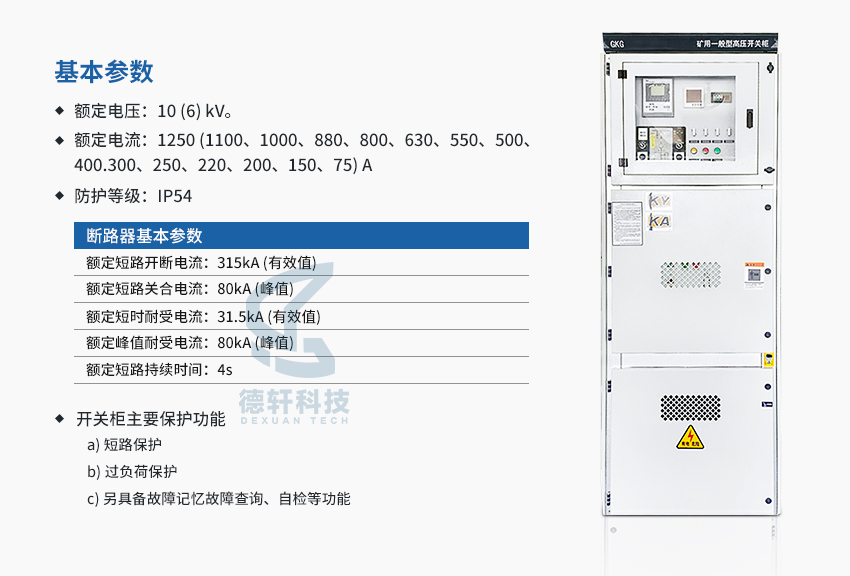

基本参数




额定电压:10(6)kV。

额定电流: 1250(1100、1000、880、800、630、550、500、400、300、250.220、200、150、75]A

防护等级:IP54




断路器基本参数




额定短路开断电流:31.5kA(有效值)

额定短路关合电流:80kA(峰值)

额定短时耐受电流:31.5kA(有效值)

额定峰值耐受电流:80kA(峰值)

额定短路持续时间:4s

开关柜主要保护功能

a)短路保护

b)过负荷保护

c)另具备故障记忆故障查询、自检等功能
